정수장 시설

옥룡 정수장
유구 정수장

처리공정

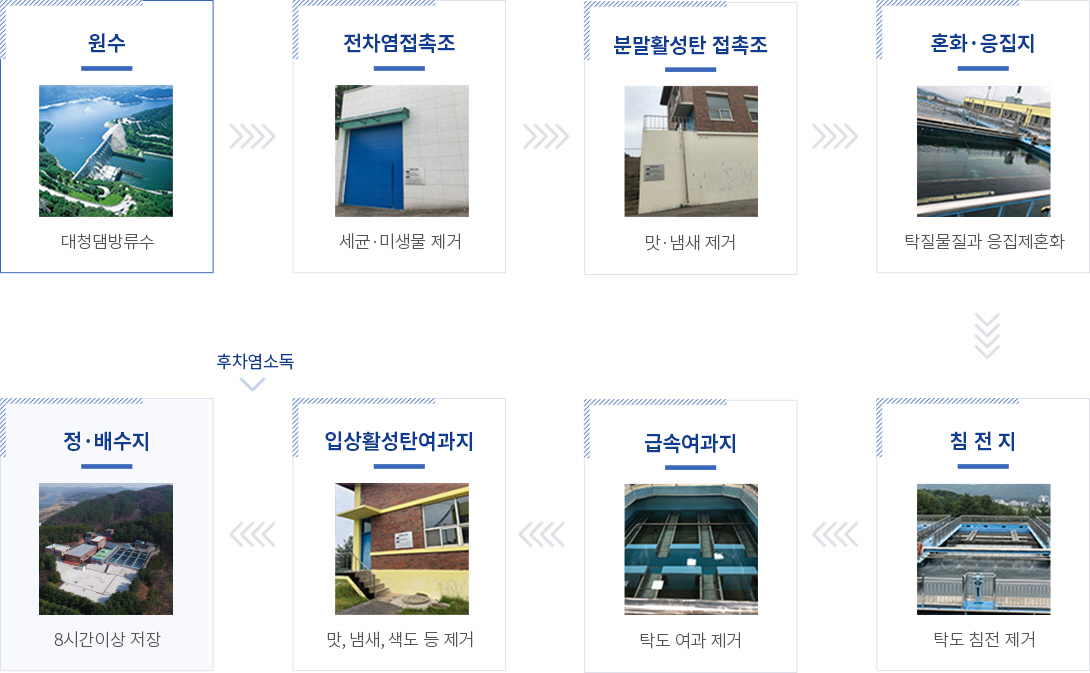

1.원수 - 대청댐방류수 2.전차염접촉조 - 세균·미생물 제거 3.분말활성탄 접촉조 - 맛·냄새 제거 4.혼화·응집지 - 탁질물질과 응집제혼화 5.침 전 지 - 탁도 침전 제거 6.급속여과지 - 탁도 여과 제거 7.입상활성탄여과지 - 맛, 냄새, 색도 등 제거 (후차염소독) 8.정·배수지 - 8시간이상 저장

세부사항

취수원 : 대청댐 발전방류수

차염접촉조

차염접촉조 정보 제공
차염주입설비	차염발생장치 형식 : 오픈셀-무격막식 차염발생량 :　4.4L/min 유효염소생산량 : 50kg/d 저장탱크 차염소산나트륨 : PE내산원형탱크(2㎥×2조) 소금 : PE내산원형탱크(8㎥) 전염소주입펌프 : 271L/Hr 후염소주입펌프 : 271L/Hr 용수공급펌프 : 1,200L/Hr(동력 0.75KW×220V) 자동연수기 : 1대

분말활성탄 접촉조

분말활성탄 접촉조 정보 제공
활성탄주입기	용량 : 50㎏/h × 2대 용량 : 50㎏/h × 2대 형식 : Turn Table 용적식 제어방식 : Inverter Control(Cycloid Reducer) 기타 : 공동방지기, 진동기, 하한레벨 검지기 구동기 : 1Hp, TE-80, 1690rpm, 220/380V, 진동기 : 0.4㎾, 220/380V, 3800rpm, 화신기계 교반기 : 1Hp, TEFC, 380V, 2.0A, ‘98.5 효성(주) 감속기 : csm-ag-st, 350rpm,‘98.5 창신기계 활성탄투입기 급수펌프 × 2대(0.3㎥/min × 1.7㎾ )

응집제투입기

응집제투입기 정보 제공
약품주입설비	응집제 주입설비 사용약품 : PACS 응집제주입펌프 형식 : 정량튜브펌프(Watson Marlow 520U) 용량 : 0.67~1,500mL/min, ×2대(착수정주입용) 응집제규격 : 10㎥(∅ 2.3m × H 2.45m)×3기

응집.침전지

응집.침전지 정보 제공
응집기	응집기 형식 : 수평패들형(3단/3열.지) 1단 모터 : 2.2㎾×380V×5.2A×1725rpm 2단 모터 : 2.2㎾×380V×5.2A×1725rpm 3단 모터 : 2.2㎾×380V×5.2A×1725rpm 응집기 패들 형식 : 3단 3열 3매 4깃/지, D 2.4m 규격 : B0.1m × L2.0m
침전지	구조 : RC 장방형 규격 : B8.0m×L35.0m×H4.4m(He 4.0m)×4지 (H.W.L 84.00m) 용량 : 4,480㎥(1,120㎥/지)

급속여과지

급속여과지 정보 제공
구조	R.C 장방형
규격	B6.0m×L5.4m×6지 (H.W.L 83.50m)
여과면적	194.4㎡(32.4㎡/지)
여층구성 및 하부집수장치	여과사 : 70㎝ 자갈 : 40㎝ 하부집수장치 : 스트레이너 블록형
역세척수조	구 조 : R.C 장방형 [H.W.L 97.20] 규 격 : B9.0m×L9.0m×H3.0m×1지 용 량 : 243㎥
역세척수 펌프, 모터	형 식 : 양흡입볼류트 펌프×2대 규 격 펌프 : HDR150-250A, 200㎥/h× H20m× 26Hp,효성에바라, 모터 : 18.5㎾, 3Ø 4P, 380V, 1771rpm, 38.7A 역세펌프용 진공펌프모터 × 2대 모터 : 5Hp(3.7㎾), 3Ø 4P, 380V, 7.8A

입상활성탄여과지

입상활성탄여과지 정보 제공
구조	R.C 장방형
규격	B5.0m×L9.0m×H4.0m×4지 (H.W.L. 80.85)
여과면적	180㎡
여층구성 및 하부집수장치	GAC : 3.5m 자갈 : 0.2m 하부집수장치 : 스트레이너 블록형
역세척 펌프, 모터	형 식 : 양흡입볼류트 펌프×2대 규 격 펌프 : 15HP, 880rpm, 7m, Q=270㎥/h ×2대, 1대 예비, 모터 : 15HP, 880rpm, 380V, 30A, 1998.10
역세척 송풍기	규 격 송풍기 : 55kW, 1080rpm, 41.9㎥/min×5,000㎜Aq ×2대, 모터 : 55Kw, 1775rpm, 380V, 104.5A, 2011.08

정.배수지

정.배수지 정보 제공
구조	R.C 장방형 (H.W.L. 78.0)
규격	B17.6m×L20.0m×H4.8m(He 4.2m)×1지 B17.6m×L23.6m×H4.8m(He 4.2m)×2지 B22.1m×L(9.0+14.6)m×H4.8m(He 4.2m)×1지 B13.0m×L40.0m×H4.8m(He 4.2m)×1지
용량	9,341.98㎥

처리공정

큰 이미지로 보기 +

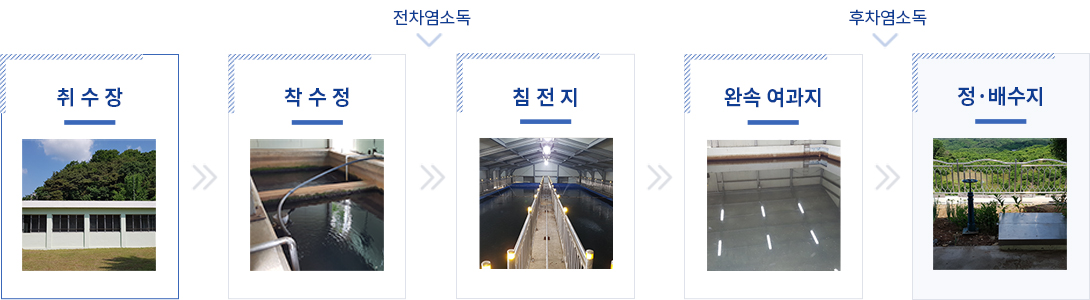

1.취수장 2.착수정 (전차염소독) 3.침전지 4.완속여과지 (후자염소독) 5.정.배수지

세부사항

취수펌프,부대시설

취수펌프,부대시설 정보 제공
취수 펌프모터	제1호기 취수펌프 형 식 : 다단터빈펌프 펌 프 : Q 108㎥/h × H75m × 37㎾ × 1,750rpm, 125 × 100㎜, HTM100/3, ex모 터 : 37㎾, 3φ 4P, 380V, 1,775rpm, 72A, 93.0%, 주식회사효성(‘07.04) 제2호기 취수펌프취수펌프 형 식 : 다단터빈펌프 펌 프 : Q 108㎥/h × H75m × 37㎾ × 1,750rpm, 125 × 100㎜, HTM100/3, 모터 : 37㎾, 3φ 4P, 380V, 1,771rpm, 75A, 90.5%, 주식회사효성(‘83. 08) 제3호기 취수펌프취수펌프 형 식 : 다단터빈펌프 펌 프 : Q 108㎥/h × H75m × 37㎾ × 1750rpm, 125 × 100㎜, HTM100/3, 모터 : 37㎾, 3φ 4P, 380V, 1,774rpm, 74.8A, 90.5%, 주식회사효성(‘06. 08)

착수정

착수정 정보 제공
규격	B2.0m×L6.0m(Le5.3m)×H3.6m(He 3.0m)×1지 (H.W.L 107.80m)
용량	Ve=31.8㎥
구조	형 상 : 장방형 RC 조 정류벽 : 설치 위 어 : 삼각위어 설치

보통침전지

보통침전지 정보 제공
구조	장방형 R.C조
규격	B5.0m×L30.0m(Le 26.8)×H3.5m(He 3.0m)×2지 (H.W.L 106.00m)
용량	804㎥(402㎥/지)

완속여과지

완속여과지 정보 제공
구조	장방형 R.C조
규격	B10.7m×L16.2m×3지 (H.W.L 105.00m)
여과면적	509.5㎡(169.8㎡/지) ※제외면적(유입부면적+사면배수구면적) = 10.5㎡(3.5㎡/지)

정.배수지

정.배수지 정보 제공
구조	장방형 R.C조
규격	B10.0m×L13.5m×H4.8m(He4.5m)×2지 (H.W.L. 101.50)
용량	1,215㎥(607.5㎥/지)
